AgraMASTER

Mobile Anlage AgraMASTER

Separationsanlage

Die AgraMASTER ist eine aus bewährten Separationskomponenten optimal zusammengestellte Aufbereitungsanlage, die als ein in sich geschlossenes System funktioniert.

Die Anlage ist ein mobiles, kompaktes und innovatives System, das ein effizientes und wirkungsvolles Nährstoffmanagement von Gülle und Gärresten sowie Abwässern aus der Gemüse- und Fleischindustrie gewährleistet.
Dieses innovative Kompakt-System trennt effektiv mit niedrigem Energiebedarf die Flüssigphase von der Festphase und ermöglicht somit eine Weiterverarbeitung der gewonnenen flüssigen oder festen Produkte oder die kostengünstige Entsorgung dieser.

Details

Die Funktionsweise der AgraMASTER entspricht im Wesentlichen der Standardanlage AgraSEP.

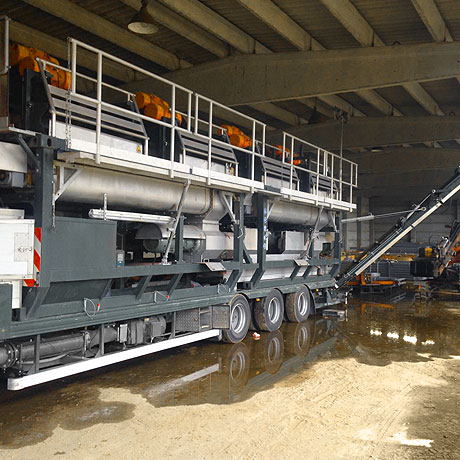

Die Separationsanlage ist zweiteilig redundant auf einem abgestuften Sattelauflieger aufgebaut. Jeder der beiden Anlagenteile ist ausgestattet mit einem 2-Kammer-Tanksystem, einer Plattform mit klappbaren Podesten, zwei Vibrationssiebmaschinen, einem Schneckenförderer, einer Schneckenpresse, und einer Exzenterschneckenpumpe zur Rückführung des Presskonzentrats auf die Siebmaschine.

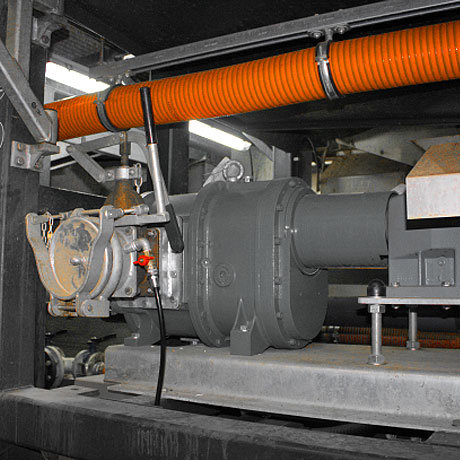

Die Beschickung der Separationsanlage erfolgt ebenfalls mittels einer Exzenterschneckenpumpe. Die Flüssigphase beider Anlagenteile wird mit einer Drehkolbenpumpe ausgebracht.

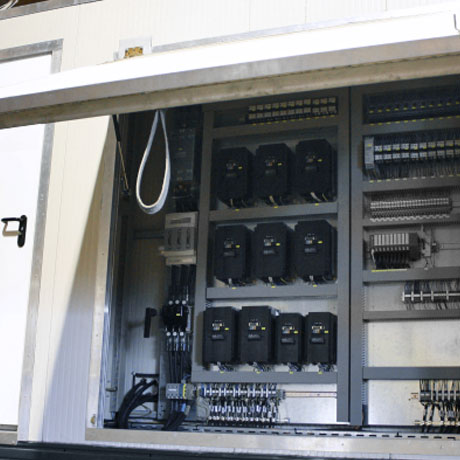

Beide Anlagenteile können einzeln oder gleichzeitig mittels eines modernen mobilen Touch Panels gesteuert werden. Die autarke Stromversorgung erfolgt durch einen Dieselgenerator.

Die Vibrationssiebmaschinen verfügen über zwei Siebebenen. Die obere Siebebene dient der Abtrennung grober Feststoffe, die untere Siebebene zur Abscheidung und Entwässerung feinerer Partikel.

Das auf dem Oberdeck installierte Spannsieb ist in den Maschenweiten von 0,25 mm bis 5 mm verfügbar.

Das Unterdeck besteht aus 3 Rahmensieben, die in Maschenweiten von 40 μm bis 500 μm erhältlich sind. Durch die Vielzahl unterschiedlicher Siebvariationen ist ein hohes Flexibilität bei der Anpassung an das zu separierende Material gegeben.

Das eingedickte Material wird in einer Schneckenpresse rest-entwässert und über ein Förderband abgeführt. Zusätzlich zur festen und flüssigen Phase kann das von groben Bestandteilen getrennte Material auf den unteren Decks der Vibrationssiebmaschinen wahlweise separat entnommen werden.

Die AgraMASTER vereint somit die Vorteile einer Schneckenpresse und der in anderen Anwendungen bereits erfolgreich eingesetzten Vibrationssiebtechnik.

Durch den hohen Abscheidegrad in der Flüssigphase ist das Resultat ein bestmöglicher TS (Trockensubstanzgehalt) der Festphase.

Länge	13.620 mm
Breite	3.000 mm
Höhe	4.000 mm
Höhe	2.438 mm
Gesamtgewicht	ca. 27.000 kg

Kapazität (max.)*	80 m³/h
Gesamtleistung	117 kW

* abhängig von Art und Konsistenz des zu verarbeitenden Rohmaterials: 80 m³/h Biogas-Gärreste; 120 m³/h Schweinegülle

Siebmaschine	8 x 2,5 kW	= 20,0 kW
Beschickungspumpe	2 x 11,0 kW	= 22,0 kW
Abförderpumpe		= 15,0 kW
Rezirkulationspumpe	2 x 7,5 kW	= 15,0 kW
Feinfraktionspumpe	2 x 4,0 kW	= 8,0 kW
Schneckenförderer	2 x 2,0 kW	= 4,0 kW
Schneckenpresse	2 x 11,0 kW	= 22,0 kW
Hydraulikaggregat		= 15,0 kW
Hochdruckreiniger		= 8,0 kW
Vorzerkleinerer	hydraulisch

Siebmaschine Oberdeck	0,25 mm bis 5 mm
Siebmaschine Unterdeck	40 μm bis 500 μm
Schneckenpresse Spaltöffnung	0,5 mm (Standard) (0,25/0,75/1,0 mm möglich)

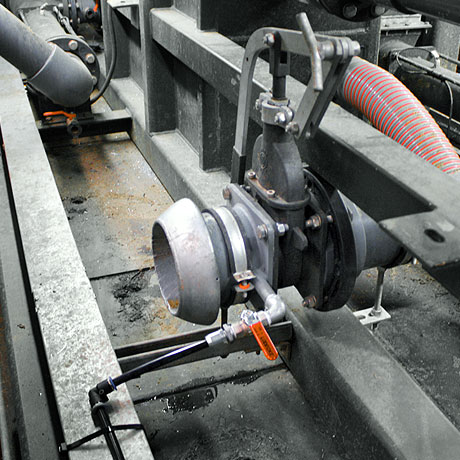

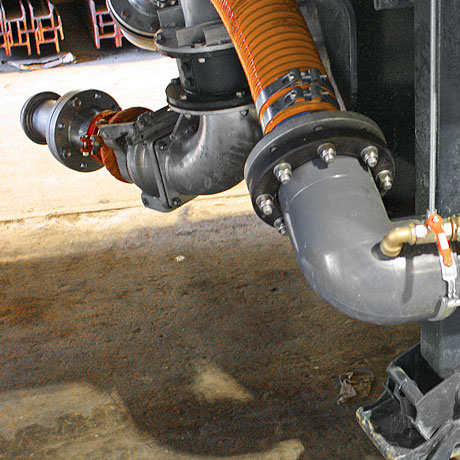

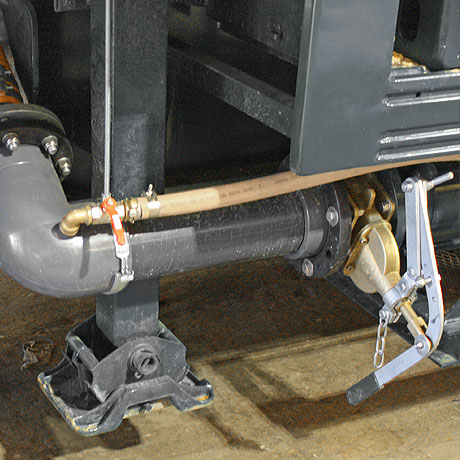

Rohmaterial Beschickung	Perrot 6 Zoll
Austrag Flüssigphase	Perrot 6 Zoll
Austrag Feinfraktion	Perrot 6 Zoll
Austrag Feststoffphase	Förderband 150° schwenkbar
