DETAILS

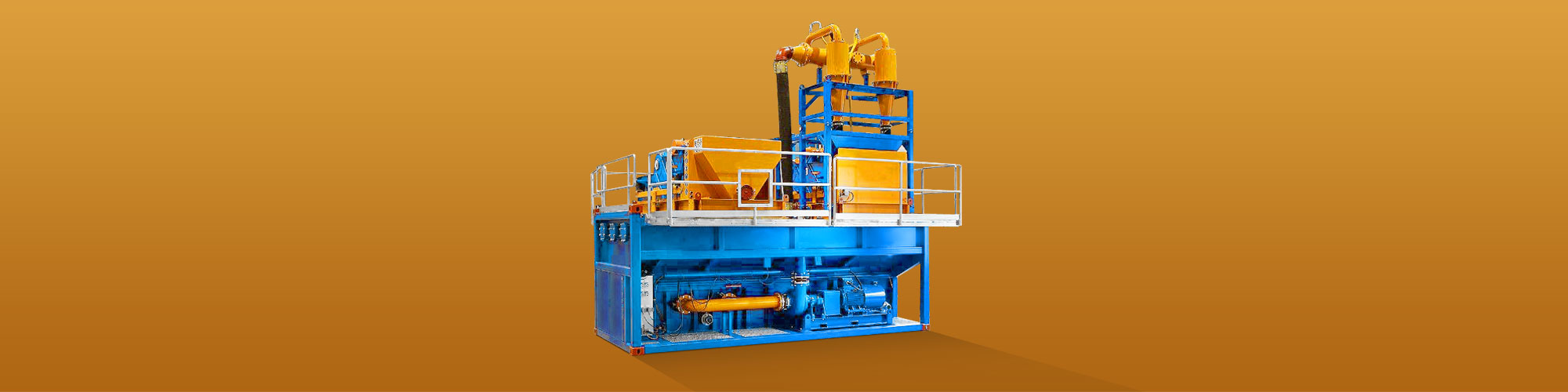

Die TSP300 ist eine kompakte Separationsanlage, die speziell für die Entwässerung von Schlämmen und zur Abtrennung von mineralischen Feststoffanteilen aus Suspensionen beim Tiefbohren oder ähnlichen Anwendungen mit hohen Anteilen an Schluff konzipiert wurde.

Sie ist eine aus bewährten Separationskomponenten optimal zusammengestellte Aufbereitungsanlage, die als ein in sich geschlossenes System funktioniert. In jeder Separationsstufe werden so viele Feststoffe wie möglich abgeschieden. Die modulare Anordnung garantiert einen kontinuierlichen und schnellen Prozess und reduziert Ausfallzeiten auf ein Minimum. Die innovative Siebtechnik in Verbindung mit Hydrozyklonen bildet ein geschlossenes Recyclingkonzept, das auch die Entsorgung der kritischen Feinanteile bis 45 µm Korngröße erreicht und gleichmäßige Spülungseigenschaften gewährleistet.

Die TSP300 setzt sich aus zwei (2) Hydro-Vakuum-Zyklonen mit einer Größe von 15“ oder drei (3) Hydro-Vakuum-Zyklonen mit einer Größe von 12“, einer (1) linearen Vibrationssiebmaschine 4PSM zur Abscheidung und Entwässerung des Unterlaufs der Hydrozyklone, einem (1) 20 ft. Prozesstank, ausgestattet mit einer (1) integrierten Speisepumpe, einer (1) Schalteinheit und Zubehör zusammen.

Verstellbare Austragrutschen, eine klappbare Arbeitsbühne und steckbare Geländerteile sorgen für eine sichere Arbeitsumgebung und für optimalen Zugang zu den Anlagenteilen und machen die Anlage sofort betriebsbereit. Die Aufbauzeit wird dadurch auf ein Minimum reduziert. Die Beschickung der Vibrationssiebmaschinen und der Zyklonen erfolgt platzsparend durch ein fest integriertes Verrohrungs- und Leitungssystem.

Die Vibrationssiebmaschinen können mit einer großen Auswahl an verschiedenen Spann- und Rahmensieben bestückt werden, die in Maschenweiten von 4 mm bis 45 µm erhältlich sind.

Tank (mit eingeklappter Arbeitsplattform)

Länge                    6 080     mm

Breite                   2 439     mm

Breite                    4 542     mm (ausgeklappt)

Höhe                     3 820     mm

Siebmaschine 4PSM

Länge                   3 300     mm

Breite                   1 880     mm

Höhe                    3 820     mm

Siebmaschine mit Zykloneinheit

Länge                   3 200     mm

Breite                   2 400     mm

Höhe                    2 720     mm

Höhe                     5 700     mm (montiert)

Gesamtgewicht (ca.)                     16 250 kg

Kapazität (max.)[1]                                                            300         m³/h

Gesamtleistung                                                                70           kW

Anzahl installiert                                                             2             St.

Anzahl der Decks (jeweils)                                          1             St.

verstellbare Deckneigung                                           -5° bis +3°

Gesamtsiebfläche                                                          6.4          m²

Panelsiebe pro Siebmaschine                                    4             St.

installierte Leistung (pro Motor)                              4 x 3.6   kW

Spannungsversorgung                                                 400V / 50Hz / 3phase

Anzahl installiert                                                             2             St.

Zyklonengröße                                                                381         mm (15”)

Trennschnitt d50                                                              43           μm[1]

Anzahl installiert                                                             3             St.

Zyklonengröße                                                                305         mm (12”)

Trennschnitt d50                                                              25           μm[1]

Anzahl installiert                                                             1             St.

Leistung[1]                                                                            55           kW

Spannungsversorgung                                                 400V / 50Hz / 3pha

[1] je nach Zusammensetzung des zu separierenden Materials können die Werte variieren bzw. höher sein

[2] (bei 0.8 bar + 2 x 120 m³/h)

bezogen auf - Viskosität: 80kg/m*s ; Dichte Suspension: 1,47 kg/l ; Dichte Trockengehalt: 2,48 t/m³

[3] (bei 1.1 bar + 3 x 78 m³/h)

bezogen auf  - Viskosität: 80kg/m*s ; Dichte Suspension: 1,47 kg/l ; Dichte Trockengehalt: 2,48 t/m³

[4] Abweichungen möglich
